TB-Stücklisten/Materialanforderungen

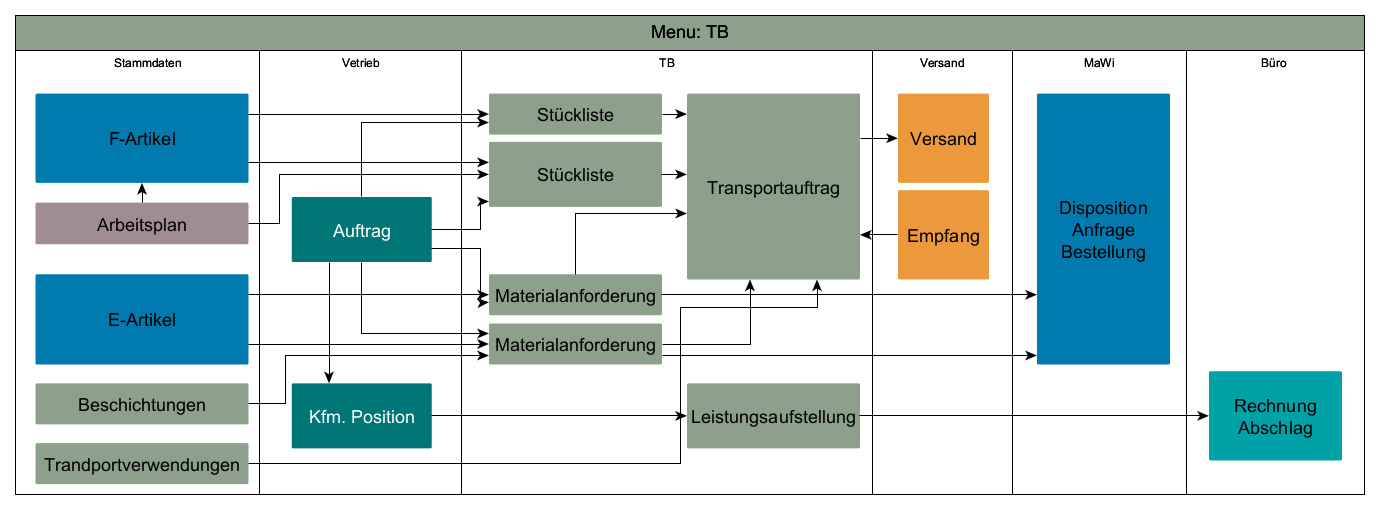

Ablaufschema
Technisches Büro
Aufrufe
Menüleiste:
TB | TB Stücklisten / Materialanforderungen| TB Stücklisten / Materialanforderungen
oder
Auftrag | Reiter <Technische Positionen>
Zielsetzung/Nutzen
In PROFLEX® wird zwischen Materialanforderungen und Stücklisten unterschieden. Bei den Stücklisten wird in verschiedene Stücklistentypen unterschieden. Die Erfassung der Teile erfolgt dann auch unterschiedlich.
Unterscheidung Materialanforderung zu Stückliste
In der Stückliste werden die Artikel aufgelistet welche benötigt werden um ein Bauteil herzustellen. Die Stückliste entspricht meistens der Positionen auf der Zeichnung. Artikel können in der Stückliste mehrfach vorkommen. In einer Materialanforderung sind in der Regel gleichartige Artikel zusammengefasst und die Profile mit der Einkaufslänge angegeben.
In PROFLEX wird für Materialanforderungen auch der Begriff Materialtopf verwendet.
Stücklistentypen
Je nach Branche oder Anforderungen gibt es verschieden Stücklistentypen.
Je nach erworbenen Lizenzen stehen dem Anwender diese Stücklistentypen zur Verfügung.
In PROFLEX wird unterschieden zwischen:
Linearer Stückliste (Standardlizenz)
Haupt- /Einzelteil (Standardlizenz – Option in den Firmengrundeinstellungen)
Strukturstückliste (Lizenz Maschinenbau)
Typen (Lizenz Metallbau / Typisierung))
Auswirkungen:
· Stücklisten und Materiallisten können innerhalb eines Auftrags verwendet werden
· Stücklisten können auch innerhalb eines F-Artikels verwendet werden.
· Stücklisten/Materiallisten sind die Basis für den Einkauf und der Fertigung.
· Es können Transportaufträge erstellt werden für den Versand zur Baustelle
· Es können Teile zur weiteren Bearbeitung an einen Unterlieferanten gesendet werden
· Es kann eine Stangen- oder Flächenoptimierung durchgeführt werden
Voraussetzungen
Vorbereitungen für Lizenzen und Firmengrundeinstellungen
Je nach erworbener Lizenz können Sie zusätzlich zu der Linearen- oder Stahlbaustückliste (HT/ET) eine Strukturstückliste oder Typenstückliste anlegen
Je nach Firmengrundeinstellungen ist beim Erstellen einer Stückliste die Haupt / Einzelteil Logik oder die Lineare Stückliste vorgegeben.
Die Strukturstückliste ist eine Option innerhalb der Stückliste.
Wenn das Modul < Maschinenbau> freigeschalten ist, kann beim Anlegen einer Stückliste, unter dem Auswahlfeld <Typ>, zwischen Haupt / Einzelteil oder Strukturstückliste gewählt werden.

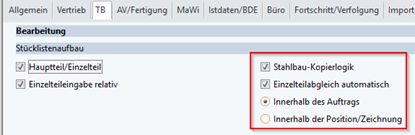

Achtung Firmengrundeinstellungen:
Firmengrundeinstellungen | TB| Hauptteil/Einzelteil aktiv: die Eingabe einer linearen Stückliste ist nicht möglich
<Einzelteileingabe relativ>: Die Anzahl des ET bezieht sich immer auf Anzahl „1“ des Hauptteils „0“ Siehe Punkt 4 und 5
<Stahlbaukopierlogik>: Wenn die selbe Nummer eines ET, innerhalb verschiedener Haupteile identisch ist, ist dies auch das gleiche Teil. Ist die Option deaktiviert, dann kann die selbe ET Nummer, in jeder HT Gruppe, ein anderes Bauteil sein.
<Einzelteilabgleich automatisch>:
a. Innerhalb des Auftrags: innerhalb des Gesamtauftrags sind alle Einzelteile identisch.
b. nur innerhalb der Position/Zeichnung: alle Einzelteile mit der gleichen ET-Nr. sind nur innerhalb dieser Stückliste die identischen Teile.
Zeichnung Abgleichen: aktivieren, wenn die max. höchste Zeichnungsnummer aus der Stückliste in das Feld <Zeichnung> der Stücklistenkopfes kopiert werden soll.
Stücklistenänderung protokollieren: Bei jeder nachträglichen Änderung muss ein neuer Index vergeben werden. Dies erfolgt oberhalb der Stücklistentabelle durch entsprechende Auswahl.
Die Änderungen sind im Reiter <Änderungsprotokoll> einsehbar
