Anlegen Strukturstückliste

Den Stücklisten Kopf anlegen wie bei Haupt / Einzelteil Stückliste

1. In die Stückliste wechseln und bei <Typ> die Option „Struktur> wählen.

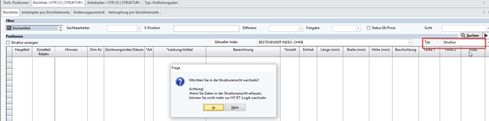

2. Die Frage, ob Sie zur Struktur wechseln möchten mit <Ja> bestätigen.

3. In der ersten Zeile wird nun die S-Position „0“ angelegt. Dies entspricht der Benennung aus dem Stücklistenkopf.

4. Anstatt den beiden Spalten <HT und ET> gibt es in der Strukturansicht die Spalte >S-Position>

5. Die Struktur Logik besagt, dass der Nummernaufbau der S-Position die Strukturebene definiert.  Die S-Positionsnr. 1.0 sowie 2.0, 3.0 usw. definiert die erste Hauptebene.

6. Die nächste Ebene von 1.0 dann 1.10 , 1.20 usw

7. Eine weitere Ebene von 1.10 ist dann 1.10.10

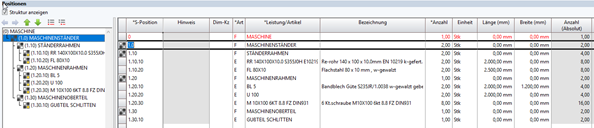

Beispiel
0                      Maschine (Stücklistenhauptposition)
1.0                   Maschinenständer
1.10                 Ständerrahmen
1.10.10            RR 140X100X10.0
1.10.20            Fl 80x10
1.20                 Maschinenrahmen
1.20.10            Blech 5 x 1200 x 2000
1.20.20            U 100 x 2000
1.20.30            M 10X100 6KT 8.8 FZ DIN931
1.30                 Maschinenoberteil
1.30.10            Gußteil Schlitten

Nach Wechsel zur Struktur – Aus der Spalte <Hauptteil, Einzelteil> wird die Spalte <S-Position>

Anlegen der Positionen wie oben beschrieben
Optional kann die Angabe eines F-Artikel unter Leistung/Artikel erfolgen.
Beim Speichern erfolgt die Abfrage ob die zugehörige Stückliste eingelesen werden soll
