Mengenerfassung für Teile mit Opticon

Zielsetzung

Mit den Opticon Erfassungsgeräten ist es möglich die in der Fertigung eingelasteten Artikel / Baugruppen zu erfassen. Hierdurch ist ersichtlich, wieviele Artikel/Baugruppen an einer Kostenstelle gefertigt sind.

Voraussetzungen

• Lizenzdatei für den Opticonabruf

• Opticon Geräte installiert und betriebsbereit

• Im Mitarbeiterstamm muss dem Mitarbeiter die Seriennummer des Opticon Gerätes zugeordnet werden

  • Opticon Geräte sind immer einem Mitarbeiter zugeordnet.

• Einlasten in der Fertigung mit Mengenkontrolle

• Ausdruck der Fertigungspapiere mit der Teile-Id.nr. als Barcode

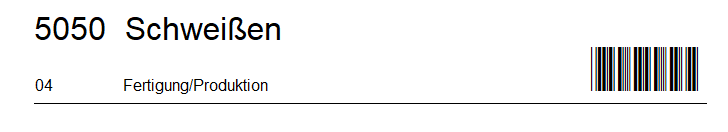

• Festlegung der Kostenstellen für welche die Mengenerfassung erfolgen soll und Ausdruck der Kostenstelle als Barcode

• Es wird immer die Menge “1” gebucht. Wird ein Artikel/Baugruppe mehrfach gefertigt, wird der Artikel/Baugruppe so oft gescannt wie er produziert wurde.

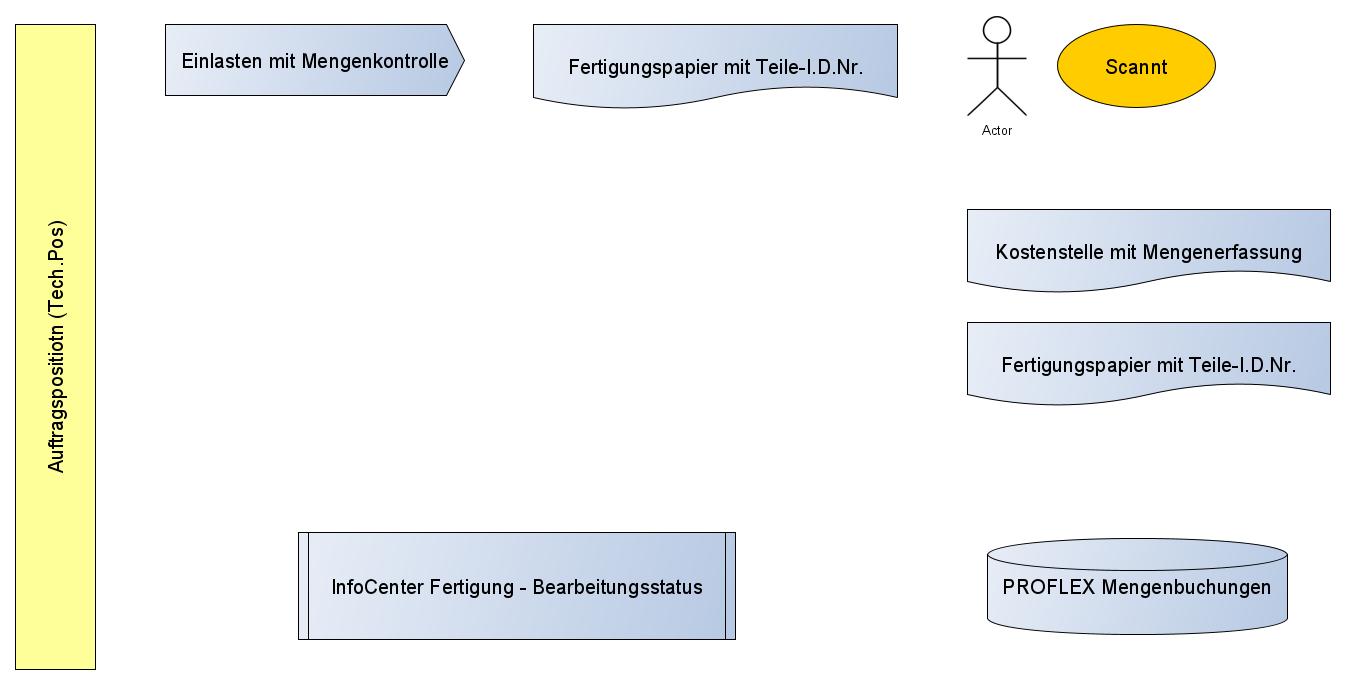

Ablaufschema

Vorgehen

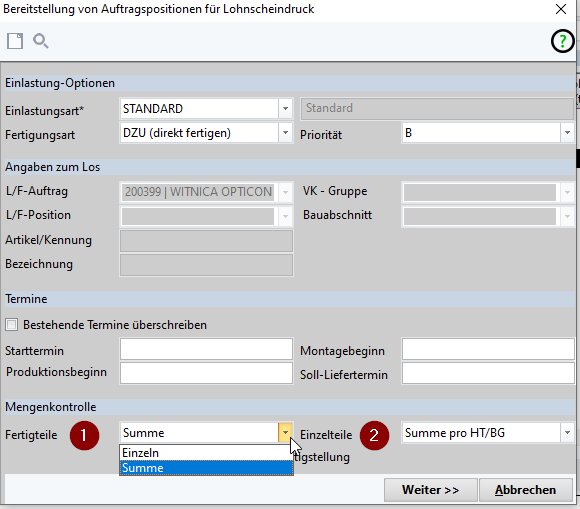

Einlasten der Artikel/Baugruppen mit Erzeugen der Teile_i.D.Nr.

• Mengenkontrolle Fertigteile (1)

  • Summe: Wenn ein Artikel/Baugruppe mit z.B. einer Anzahl 10 Stk in der Stückliste angelegt ist, dann wird eine Teile-I.d.Nr. für alle 10 Teile erzeugt. Als Folge bekommt man die Info, dass von 10 Teilen 4 Teile fertig sind

  • Einzeln: Wenn ein Artikel/Baugruppe mit z.B. einer Anzahl 10 Stk in der Stückliste angelegt ist, dann wird für jeden der 10 Teile eine eigene Teile-I.d.Nr. erzeugt. Als Folge bekommt man die Info, welches Teil von den 10 Teilen gefertigt wurde.

• Mengenkontrolle Einzelteile (2)

  • Summe pro HT/BG: ist in der Regel voreingestellt

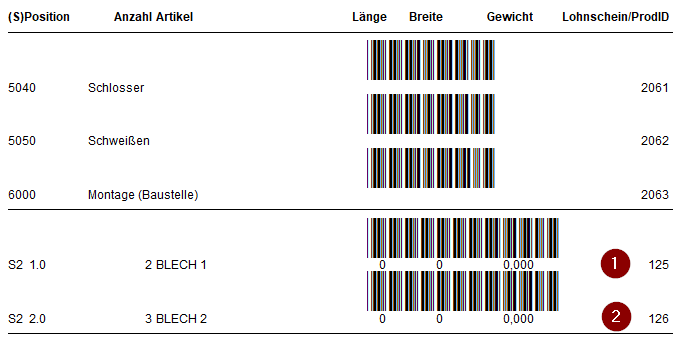

Der Ausdruck der Fertigungspapiere muss dann die Teile-I.d.Nr. als Barcode enthalten.(1+2)
Alternativ kann auch eine Etikette mit der Teile-I.d.Nr. verwendet werden.

Scannen

Folgender Scanablauf ist vorgesehen

• Der Mitarbeiter scannt die Kostenstelle für welche die Mengenmeldung erfolgen soll.

• Es wird der Barcode der Teile-I.d.Nr. gescannt. Gibt es von dem Teil mit der Teile-I.d.Nr. <125> 10 Stk und es wurde mit der Mengenkontrolle <Summe>eingelastet, dann wird der gleiche Barcode 10 mal gescannt.

• Ist bei der Mengenkontrolle <Einzeln>eingelastet, gibt dies Teile-I.d.Nr. 125 -135 und diese werden einzeln gescannt.

• Das scannen erfolgt mit allen Teilen welche zu der zuvor gescannten Kostenstellen fertiggemeldet werden sollen.

• Werden Teile für eine andere Kostenstelle fertiggemeldet, dann ist zuerst die neue Kostenstelle zu scannen und dann wieder die Teile dazu.

Ansicht der Buchungen

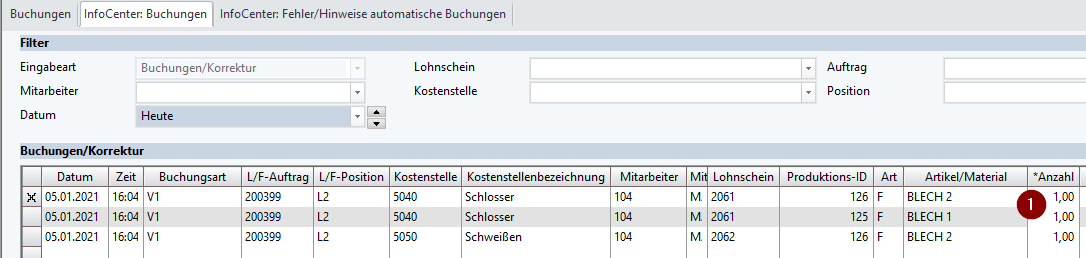

nach der Übergabe der gescannten Daten an PROFLEX werden diese im Programm <Mengenbuchungen> verarbeitet.

Aufruf: Istdaten | Mengenbuchungen Reiter <InfoCenter Buchungen>

Hier sind die gebuchten Kostenstelle, der Lohnschein, Mitarbeiter und immer die Menge “1” ersichtlich.

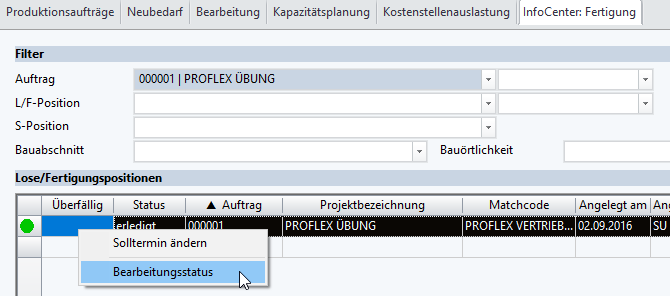

Im InfoCenter Fertigung wird die Mengenmeldungen unter dem Bearbeitungsstatus zu der Teile-I.d.Nr. angezeigt.

Aufruf: AV/Fertigung | Losbildung/Fertigung Reiter InfoCenter: Fertigung

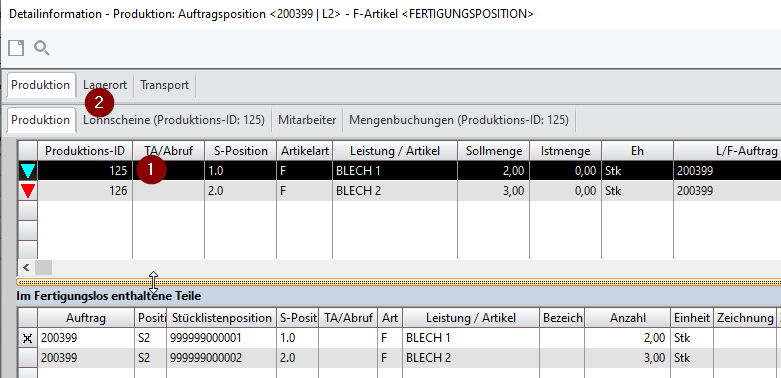

Unter <Produktion> Produktions-ID sind die Teile ersichtlich

Auswahl durch anwählen des Teils (1)

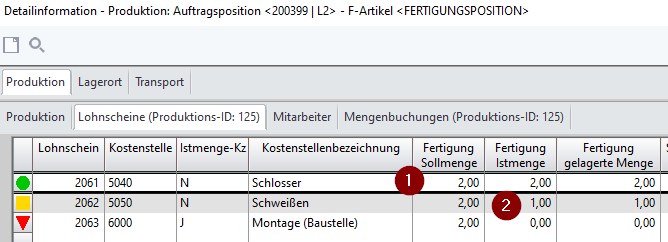

Wechseln auf den Reiter <Lohnscheine (ProduktionsId: xxx)>

(1) Fertigung Sollmenge: Gesamtmenge aus der Stückliste

Fertigung Istmenge: Bisher gebuchte Menge

Weitere Fragen

Aufbau der von Opticon erzeugten Datei:

KM5040;PROFLEX;0000000000194071;05.01.2021 16:01:00
126;PROFLEX;00000000000194071;05.01.2021 16:04:00
125;PROFLEX;00000000000194071;05.01.2021 16:04:00
KM5050;PROFLEX;0000000000194071;05.01.2021 16:01:00
126;PROFLEX;00000000000194071;05.01.2021 16:04:00
